Cryostat wiring - Detector temperature control

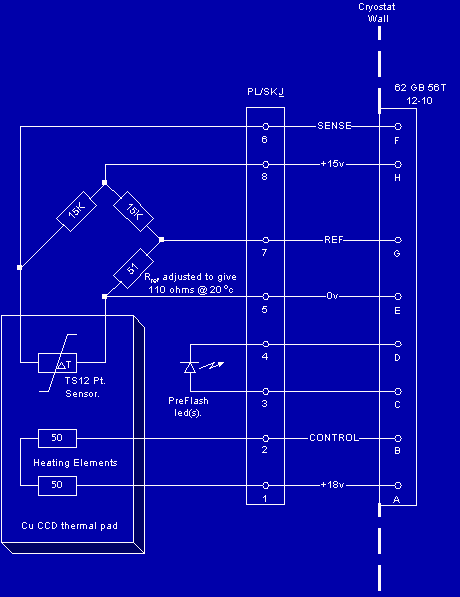

CCD Cryostats
TEK and SITe and EEV Detectors.
IR DETECTORS
INGRID

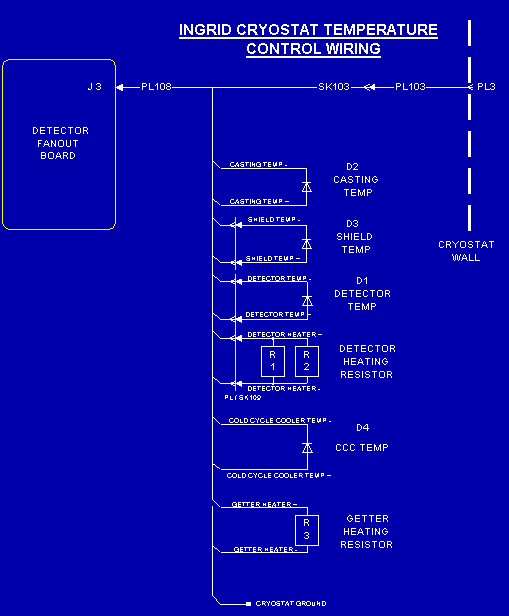

INGRID CRYOSTAT TEMPERATURE WIRING |
|||
PL3 |
|
PL103 |
|
Amphenol 20-26 Male |
SIGNAL NAME |
CABLE TYPE |
Cinch Micro D37M |
|
|
|
|
A |
DETECTOR TEMP + |
MANGANIN |
1 |
B |
DETECTOR TEMP - |
MANGANIN |
19 |
C |
CASTING TEMP + |
MANGANIN |
3 |
D |
CASTING TEMP - |
MANGANIN |
21 |
E |
COLD SHIELD TEMP + |
MANGANIN |
5 |
F |
COLD SHIELD TEMP - |
MANGANIN |
23 |
G |
FANOUT TEMP + |
MANGANIN |
7 |
H |
FANOUT TEMP - |
MANGANIN |
25 |
J |
|
|
|
K |
|
|
|
L |
|
|
|
M |
|
|
|
N |
DETECTOR HEATER + |
22 AWG PTFE |
30 |
P |
DETECTOR HEATER - |
22 AWG PTFE |
31 |
R |
COLD CYCLE COOLER TEMP + |
MANGANIN |
33 |
S |
COLD CYCLE COOLER TEMP - |
MANGANIN |
34 |
T |
GETTER HEATER + |
22 AWG PTFE |
36 |
U |
GETTER HEATER - |
22 AWG PTFE |
37 |
|
|
|
|
V |
PREFLASH LED + |
MANGANIN |
9 |
W |
PREFLASH LED - |
MANGANIN |
10 |
X |
LIGHT BULB + |
MANGANIN |
28 |
Y |
LIGHT BULB - |
MANGANIN |
29 |
Z |
|
|
|
a |
SPARE |
MANGANIN |
12 |
b |
TEMPERATURE SHIELD |
|
N/C |
c |
CRYOSTAT GROUND |
26 AWG PTFE |
13 |
INGRID CRYOSTAT TEMPERATURE WIRING |
|||
SK103 |
|
|
|
Cinch Micro D37F |
SIGNAL NAME |
CABLE TYPE |
|
3 |
CASTING TEMP + |
26 AWG PTFE |
D2 ANODE |
21 |
CASTING TEMP - |
26 AWG PTFE |
D2 CATHODE |
5 |
COLD SHIELD TEMP + |
26 AWG PTFE |
D3 ANODE |
23 |
COLD SHIELD TEMP - |
26 AWG PTFE |
D3 CATHODE |
33 |
COLD CYCLE COOLER TEMP + |
22 AWG PTFE |
D4 ANODE |
34 |
COLD CYCLE COOLER TEMP - |
22 AWG PTFE |
D4 CATHODE |
36 |
GETTER HEATER + |
22 AWG PTFE |
R3 |
37 |
GETTER HEATER - |
22 AWG PTFE |
R3 |
28 |
LIGHT BULB + |
|
N/C |
29 |
LIGHT BULB - |
|
N/C |
12 |
SPARE |
|
N/C |
13 |
CRYOSTAT GROUND |
18 AWG PTFE |
To focus mount earth lug. |
|
|
|
PL108 |
|
|
|
Cinch Micro DB9M |
9 |
PREFLASH LED + |
26 AWG PTFE |
6 |
10 |
PREFLASH LED - |
26 AWG PTFE |
7 |
7 |
FANOUT TEMP + |
26 AWG PTFE |
8 |
25 |
FANOUT TEMP - |
26 AWG PTFE |
9 |
|
|
|
SK109 |
|
|
|
Cinch Micro DB9F |
1 |
DETECTOR TEMP + |
26 AWG PTFE |
1 |
19 |
DETECTOR TEMP - |
26 AWG PTFE |
2 |
30 |
DETECTOR HEATER + |
22 AWG PTFE |
4 |
31 |
DETECTOR HEATER - |
22 AWG PTFE |
5 |
